Спиральная винтовая форсункаФорсунки спирального типа для распыления воды (или helix nozzles) являются достаточно распространенным и востребованным типом распылителей. Они дают достаточно мелкую каплю, а их внутренняя конструкция дает минимальные потери давления жидкости. Атомизация жидкости (или ее превращение в мелкие капли) происходит за счет специальной спиральной формы форсунки. Эта нисходящая конусообразная спираль напоминает поросячий хвостик, за что спиральные форсунки еще называют pig tail. Благодаря такой конструкции поток жидкости на входе и выходе не встречает каких-либо препятствий, создавая множество перекрывающихся полых конусов. При распылении на поверхность такие форсунки создают зоны с низким расходом и мелкой каплей, которые сменяются зонами с высокой концентрацией жидкости и более крупными каплями. Спиральные форсунки доступны во множестве вариантов по материалам, углам распыла, резьбам и расходным характеристикам. Такие форсунки могут иметь как полый, так и полный конус распыла.

Эти форсунки давно известны на рынке и завоевали на нем огромную популярность. Основная причина этого – их незасоряемость (подробнее про незасоряемые форсунки). У спиральной форсунки имеется огромное выходное отверстие, через которое могут пройти крупные механические загрязнения. Самым узким местом у них являются щели между витками спирали форсунки. Эти форсунки также характеризуются стабильным углом распыла при разном давлении.

Недостатки спиральных форсунок



Вместе с тем, спиральные форсунки имеют один огромный недостаток, который часто перечеркивает все достоинства. Это неравномерность распределения жидкости по орошаемой поверхности.

Стандартные спиральные форсунки — это полноконусные форсунки. Они имеют факел распыла в виде заполненного конуса. То есть при своей работе они должны орошать всю внутреннюю площадь окружности. Исходя из принципов распыления, полноконусные форсунки должны максимально равномерно орошать каждую точку на поверхности внутри окружности. Но, к сожалению, в случае со спиральными форсунками, это не так. Неравномерность распределения жидкости может приводить к серьезным проблемам, нарушению технологии.

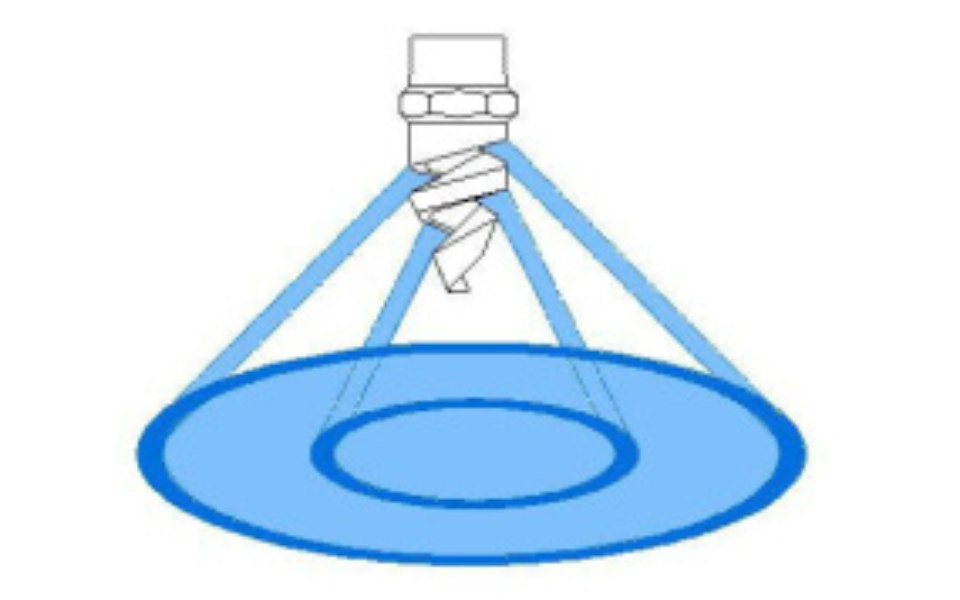

Рис. 1. Распыление спиральной форсунки

Рис. 1. Распыление спиральной форсунки

На данном рисунке четко видны концентрические окружности, которые образуются именно спиралью при формировании конуса распыла.


Рис. 2 Распределение жидкости спиральной форсунки

Рис. 2 Распределение жидкости спиральной форсунки

На данном рисунке показано именно само распределение жидкости внутри конуса. Четко видны зоны, которым, просто говоря, досталось, значительно больше распыляемой жидкости. Имеются также практически сухие участки.

Говоря о незасоряемости спиральных форсунок, стоит отметить, что по этому показателю они уступают новой полноконусной форсунке 490 серии, разработанной фирмой Lechler.

Новые незасоряемые форсунки Lechler 490 серии лишены этого недостатка. 490 форсунки имеют идеальное распределение жидкости, и вместе с тем, имеют большие проходные сечения.

Для подтверждения рассмотрим более подробно характеристики двух одинаковых по расходу форсунок – спиральную и новую форсунку 490 серии.

Незасоряемая форсунка Lechler, артикул 490.924.

Форсунка полного конуса распыления 490 серии не склонная к засорению
Расход, л/мин при 2 bar20,0
Угол распыла, градусов60
Диаметр выходного отверстия, мм5,2 мм
Самое узкое проходное сечение, мм5,2 мм

Спиральная форсунка Lechler, артикул 475.094.

Винтовая форсунка
Расход, л/мин при 2 bar19,3
Угол распыла, градусов60
Диаметр выходного отверстия, мм4,8 мм
Самое узкое проходное сечение, мм3,2 мм
